Schreiblocher IBM 024/026/056

Ankündigung: 1949/1950

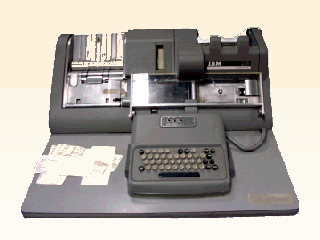

Die Kartenloch-und Prüfmaschinen-Serie IBM 024/026 (1949) und IBM 056 (1950)

Die damals neueste Tabelliermaschine IBM 407 (angekündigt 1949) ermöglichte erstmals die Darstellung einer Reihe von Sonderzeichen, welche andere Tabelliermaschinen damals nicht darstellen konnten. Dies wurde möglich durch die Abkehr von der Typenstange als Druckelement pro Druckspalte und deren Ablösung durch ein Typenrad. Die zusätzlichen Sonderzeichen waren die folgenden & . - $ */ , % # @

Sie wurden in der Lochkarte dargestellt durch bis dahin unübliche 3er Lochkombinationen, die die bis dahin üblichen Lochkartenlocher nicht direkt erstellen konnten. Gleiches trifft zu für den Lochkartenprüfer 056.

Zusätzlich war es wünschenswert, für bestimmte Lochkartenanwendungen während des Lochens der Lochkarte gleichzeitig auch den Lochspalteninhalt an den oberen Kartenrand zu drucken.

Die neuen Anforderungen führten zu Entwicklung und Ankündigung der Kartenloch-und Prüfmaschinen- Serie 024/026/056. Im folgenden sind diese Geräte kurz charakterisiert.

024	Kartenlocher mit maximaler Lochgeschwindigkeit von 20 Spalten pro Sekunde
026	Kartenlocher mit 18 Spalten pro Sekunde max. Lochgeschwindigkeit bei gleichzeitigem Drucken des Karteninhaltes an den oberen Rand der Karte
056	Kartenprüfer mit maximaler Prüfgeschwindigkeit von 20 Spalten pro Sekunde und automatischer Kerbe-Markierung der Karte bei Übereinstimmung von Istwert und Prüfwert.

Gemeinsame Eigenschaften der drei neuen Geräte:

Automatische Kartenzufuhr aus dem Kartenmagazin und Ablage der fertig gestellten Lochkarte
Serielle Bearbeitung der Lochkarte beginnend mit Spalte 1 und endend mit Spalte 80
Programm-Automatik für individuelle Steuerung der Lochfelder-Charakteristik
Bediener-Arbeitstisch mit in Grenzen beweglicher Tastatur und ergonomisch optimalen Positionierung.

Die Technik der Gerätegruppe

Ein Loch- oder Prüfvorgang ( bei 024 und 056) für eine Kartenspalte benötigt nur noch 50 ms. Das gleichzeitige Drucken beim Locher 026 erfordert 10% mehr Zeit, die Zykluszeit beträgt 55 ms. Diese Leistungswerte wurden durch fortgeschrittene elektromechanische und elektronische Technik erzielt. Insgesamt 10 Leistungsröhren steuern Relais und Elektromagnete.
Erstmals erfolgt der Kartentransport in der Stanz- und der Lesestation mittel Reibradantrieben. Die exakte Spaltenpositionierung der Lochkarte erfolgt durch ein Spezialzahnrad mit 88 Zähnen kombiniert mit einer Friktionskupplung. 80 Zähne fordert die 80spaltige Lochkarte, 8 weitere Zähne der Zwischenraum zwischen Karte und Folgekarte. Das Spezialzahnrad wird elektromagnetisch freigegeben für den Transport zur nächsten Spalte, die elektromagnetische Freigabe ist elektronisch gesteuert. Alle Bewegungsabläufe sind motorisch angetrieben.

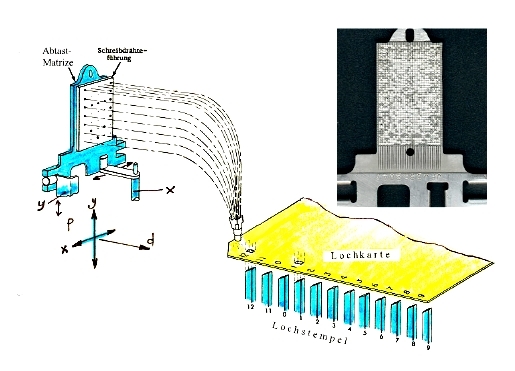

Ein echtes Novum stellte die Druckstation dar, denn die von Gutenberg-Lettern wurden erstmals ersetzt durch eine Druckdrahtmatrix mit 5 x 7 Positionen, mit deren Hilfe die Ziffern (0 - 9), das Alphabet (A - Z) und Sonderzeichen gebildet werden. Die Druckdrähte werden gesteuert durch das zweite Element, genannt Abtastmatrize (im Bild unten zu erkennen). Sobald die zweidimensionale Auswahl in x-Richtung (waagerecht) und in y-Richtung (senkrecht) beendet ist, erfolgt der Druck durch die dritte Dimension, d.h. die Abtastmatrize wird in d-Richtung bewegt, die dem Zeichen entsprechenden Druckdrähte werden bewegt und bedrucken über das Farbband den oberen Rand der Lochkarte.

Ein erhabener Abtastmatrizenteil bewegt den Druckdraht, ein nicht erhabener bewegt ihn nicht (Abb. ganz rechts: dunklere Teile sind erhaben, hellere nicht, reale Größe 20 x 31 mm). Die Einstellung der Abtastmatrize in beiden Dimensionen erfolgt vollautomatisch während des Lochens je einer Spalte. Tatsächlich gedruckt wird jedoch nur,wenn Schalter Drucken eingeschaltet ist. In Aus-Stellung wird der Druckunterdrückungsmagnet angezogen, dieser behindert die Bewegung des c (letzterer ist in der Abbildung nicht gezeigt).
Die richtungsweisende und sehr erfolgreiche Serie 026/ 026/056 wurde erst in den 1970er Jahren abgelöst durch Geräte mit moderner Halbleitertechnik.

Erscheinungsdatum	1949
Revolutionäre Neuerungen	Beschreiben von Lochkarten per Tastatur
Vorgänger	001 011
Nachfolger	029 047
