Kartenleser IBM 1402

Zum Vergrößern auf das Bild klicken

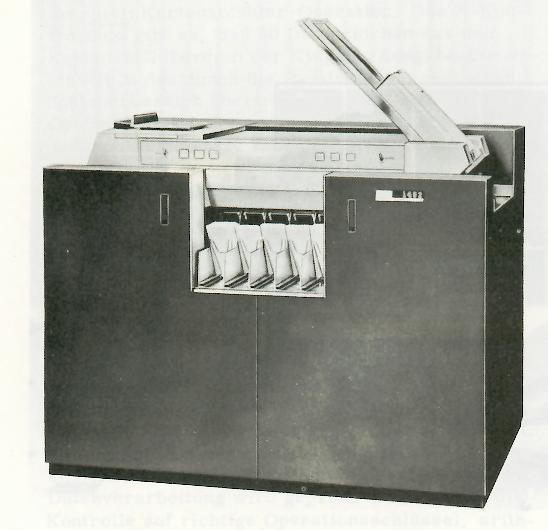

Die Lochkarteneinheit IBM 1402 (ab 1959) enthält zwei voneinander unabhängige Einheiten zum Lesen und Stanzen von Lochkarten mit je eigenen Befehlen im Instruktionssatz.
Das anfänglich für Großsystem-Zubringerdienste konzipierte EDV System 1401 forderte geradezu schnelles Kartenlesen und Stanzen.
Mit der Karteneinheit 1402 wird die Lesegeschwindigkeit von max. 800 Karten pro Min. erzielt, mehr als das vierfache des damals Üblichen.

Die IBM 1402 diente als Kartenleser für die IBM 1401.

Die Karten-Stanzeinheit leistet max. 250 Karten pro Minute, d.h. fast das Doppelte gegenüber Geräten der vorhergehenden Generation. Der für den Schnelldrucker 1403 eingeschlagene Weg, auf eine Schalttafel gänzlich zu verzichten, wurde auch beim Lesestanzer 1402 angewandt. Daten werden so "wie sie in der Lochkarte sind" in den Hauptspeicher des Systems gelesen und umgekehrt, so"wie sie im Hauptspeicher sind" in die Lochkarte abgestanzt.

Lochkarten Abfühltechnik.

Die Leseeinheit arbeitet trotz der hohen Abfühlgeschwindigkeit mit konventioneller Stahlbürstenabfühlung an zwei Lesestationen, jede mit 80 Stahlbürsten. Die erste Lesestation zählt nur die Lochungen der Karte. Die zweite Lesestation liest den Karteninhalt in den Einlesebereich des Kernspeichers, zusätzlich zählt sie ebenfalls die Lochungen der Karte.

Mittels elektronischen Vergleichs wird bei "Ungleich" der Abfühler gestoppt und ein Abfühlfehler wird angezeigt. Hat eine Lochkarte die zweite Lesestation passiert, wird sie in das normale Ablagefach "NA" abgelegt. Programmsteuerung erlaubt außerdem die konditionale Ablage in eines von zwei weiteren Ablagefächern.

Lochkarten Stanztechnik.

Die Stanzstation arbeitet mit 80 elektronisch gesteuerten Stanzstempeln, doch ist deren Abwärts-und Aufwärtsweg voll nockengesteuert, damit die hohe Stanzgeschwindigkeit erzielt werden kann. Nach der Stanzstation werden die Ergebnislochungen von einer Prüfbürstenstation gezählt und mit der im Speicherausgangsbereich stehenden Anzahl verglichen. Im Falle von "Ungleich" stoppt der Stanzer, ein Stanzfehler wird angezeigt. Die Option "Lesen und Ergebnisse Stanzen in die gleiche Karte" ermöglicht es, durch eine optionale Bürstenstation vor der Stanzstation, von letzterer Karteninhalte zu lesen und die Ergebnisse danach in die gleiche Karte zu stanzen.

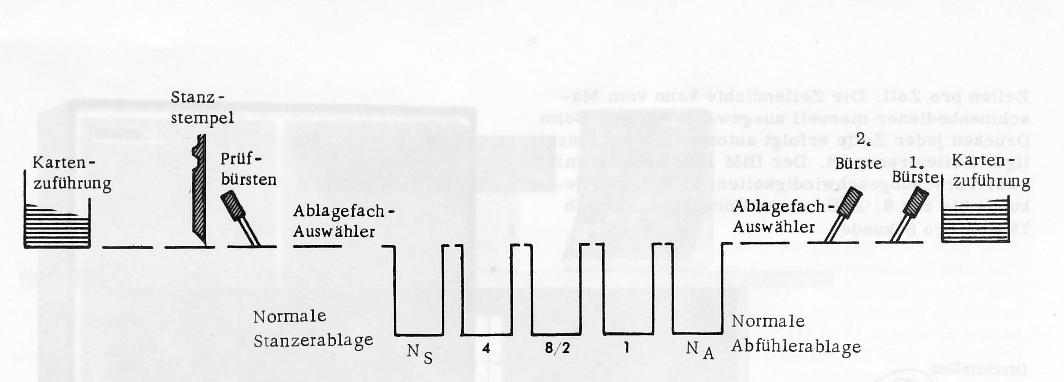

Das Schema unten zeigt rechts den Kartendurchlauf durch die Leseeinheit mit den beiden Bürstenstationen und links durch die Stanzeinheit mit einem von 80 Stanzstempeln und der Prüfbürstenstation.
