MF-Telefon und angeschlossene Datenterminals Ankündigung: 1969

Zum Vergrößern auf das Bild klicken

Im Jahre 1968 entwickelte die IBM eine Nebenstellenanlage, die IBM 2750.
Im Gegensatz zu den herkömmlichen Vermittlungsanlagen wurde die Verbindung nicht mechanisch, sondern elektronisch über sogenannte Thyristoren hergestellt. Der Verbindungsaufbau erfolgte nach dem Mehrfrequenzverfahren.

Die Vorteile dieses Systems waren:

• Schnellerer Verbindungsaufbau
• Verschiedene Frequenzen konnten von der Anlage interpretiert werden
• Schnelle Datenübertragung

In diesem Dokument wird nicht weiter auf die IBM 2750 eingegangen.

Das Problem dieser Anlage war das damalige Telefon-System der Post, das auf dem Impuls-Wahlverfahren basierte, außerdem waren die damals verfügbaren Telefone ausschließlich mit Drehscheiben ausgestattet, die die Verbindung mechanisch, über Relais, aufbauten.

Um diese Nebenstellenanlagen nun betreiben zu können, entwickelte die IBM das erste Tastentelefon (IBM 3999-029), das auf dem Mehrfrequenz-Wahlverfahren basiert.

Dieses Telefon bzw. Datenstation war mit verschiedenen Ausstattungen erhältlich. Im Haus zur Geschichte der IBM Datenverarbeitung ist ein solches "Komplettsystem" zu sehen. Die Station besteht aus einem Telefon, einem Kartenleser und einem Drucker.

Der Kartenleser dient dazu, einen Auftrag, der auszuführen war, zu erfassen.
Er funktioniert nach folgendem Prinzip:

Die Arbeit bzw. der Auftrag wurde auf einer Lochkarte ab gestanzt. Nachdem dies geschehen war, wurde ein sogenannter Stub (=die ersten 22 Spalten einer Lochkarte) abgerissen und an die Produktion geschickt. Sobald der Auftrag erledigt war, wurde der Stub mittels des Kartenleser erfasst. Der Kartenleser übertrug dann die Daten zu einem Kontrollzentrum zur weiteren Auswertung.

Der Drucker diente zum Protokollieren der Vorgänge.

Die Datenstation im Überblick:

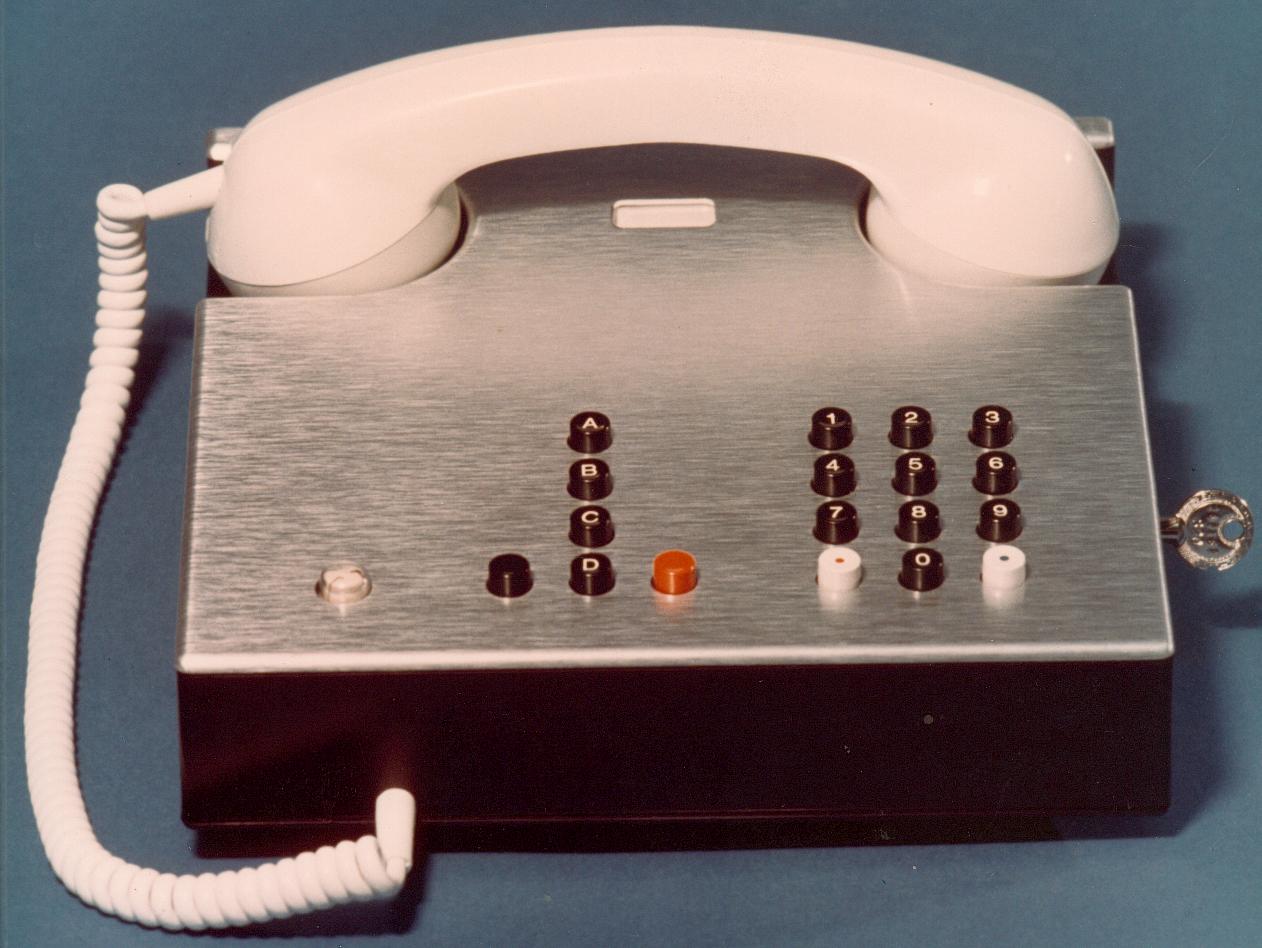

 Telefon: IBM 3999-029

Baujahr: 1969 Historische Bedeutung: Das IBM 3999-029 war der erste deutsche Tasten-Fernsprecher mit Mehrfrequenz-Wahl. Gebaut wurde es für die IBM von der Firma Hagenuk. Das erste Modem von IBM wurde erst Ende der 70er Jahre entwickelt. Vorher wurden die Daten mittels Akustischer-Kopplung über ein Telefon übertragen. Da das zu dieser Zeit gängige Impulswahlverfahren zur Datenübertragung nicht geeignet war, entwickelte die IBM das Mehrfrequenz-Wahlverfahren und ein passendes Tastentelefon, wie das IBM 3999-029.

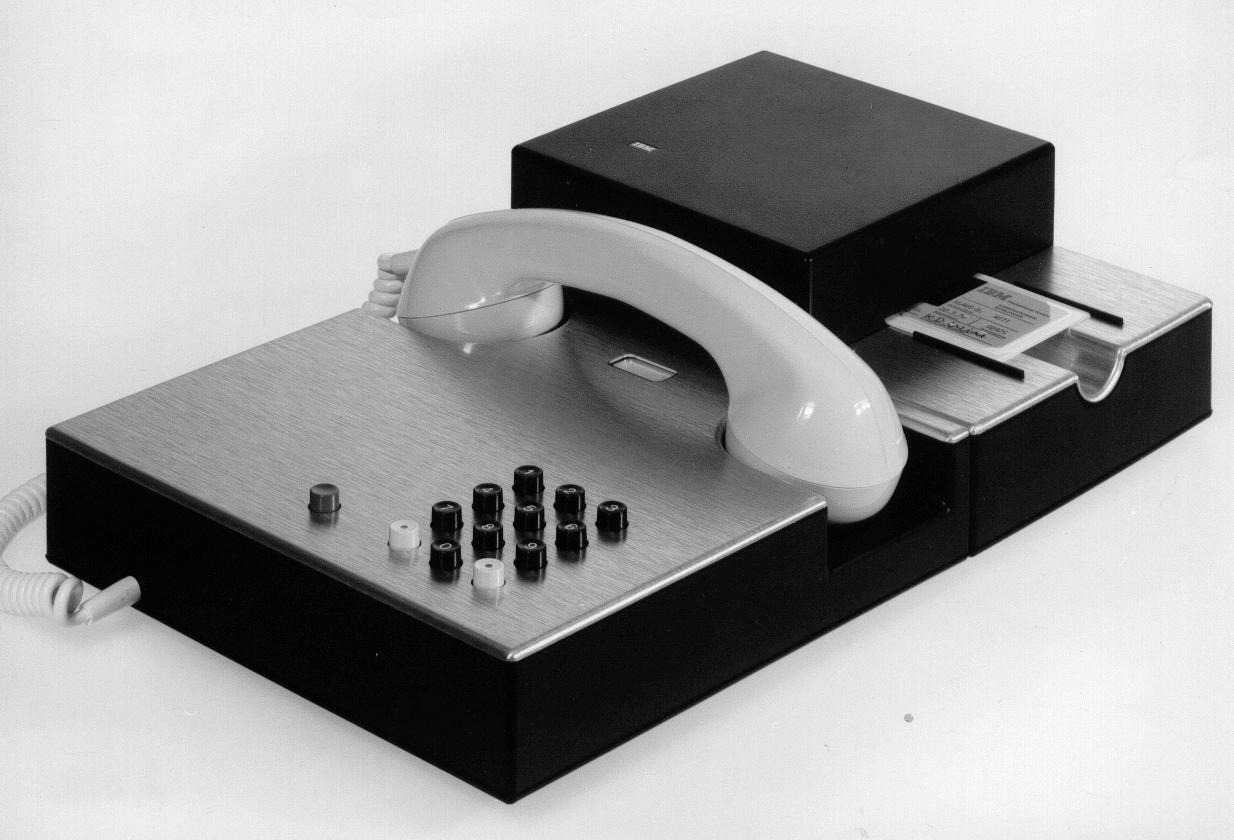

 Kartenleser: IBM 5923-B01/B07

Baujahr: 1969 Funktionsweise: Die IBM 5923-B01/B07 diente zum Lesen von gelochten/geprägten Karten Das Bild zeigt einen Kartenleser, der an eine MF-Tastatur angeschlossen ist.

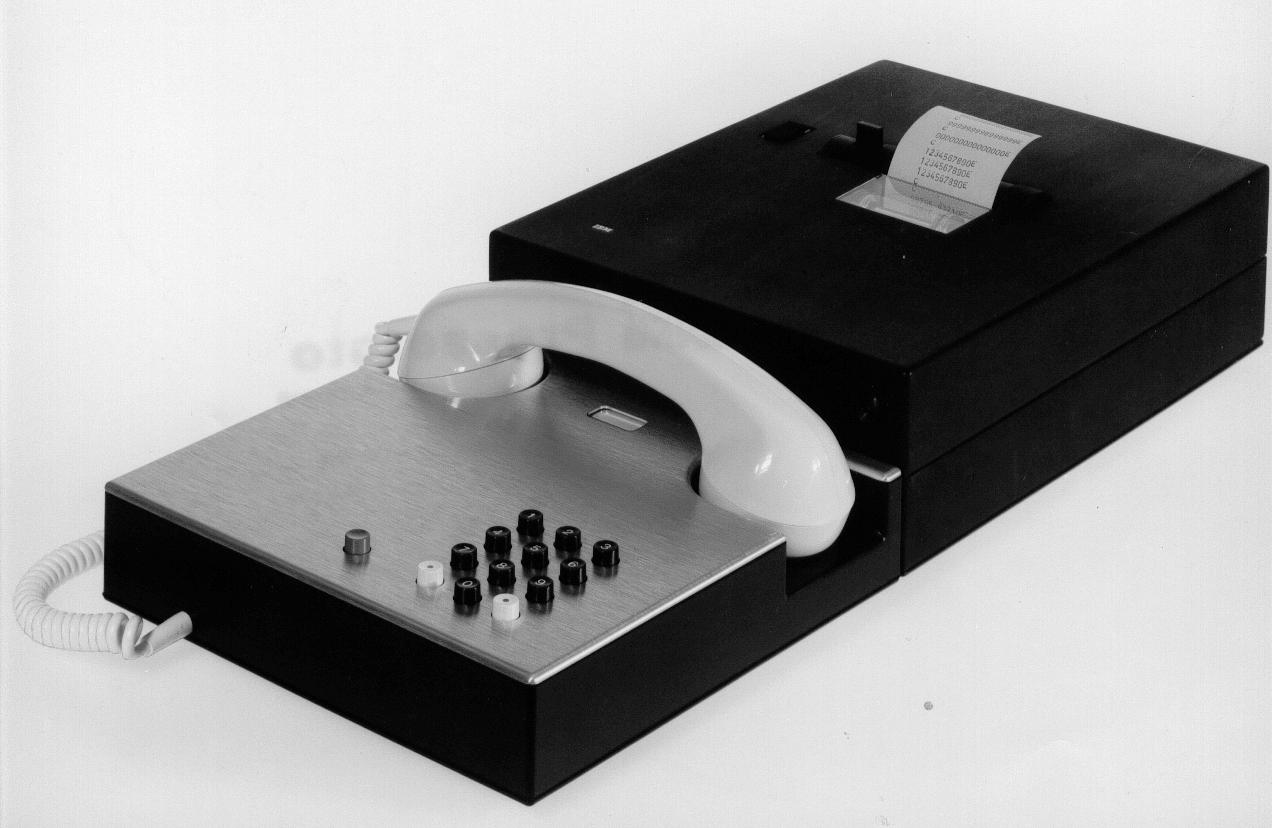

 Drucker: IBM 5934-B01

Baujahr: 1969 Funktionsweise: Der IBM 5934-B01 diente zur Protokollierung der Daten-Eingabe über Telefon oder Kartenleser IBM 5923-B01/B07.

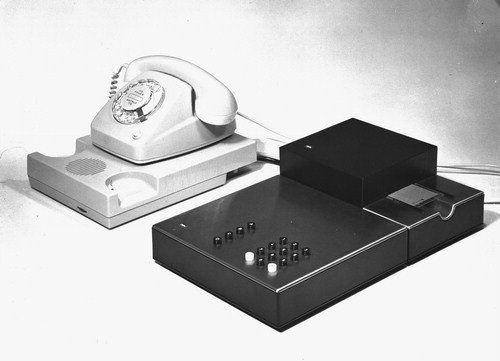

 MF-Tastatur: IBM 5923-B0X

Die MF-Tastatur wurde an ein normales Telefon angeschlossen. Der Verbindungsaufbau erfolgte nach dem Pulswählverfahren im Postnetz, danach wurden die Daten nach dem MF (Multifrequency) Verfahren in die Nebenstelle übertragen.

W.F.
