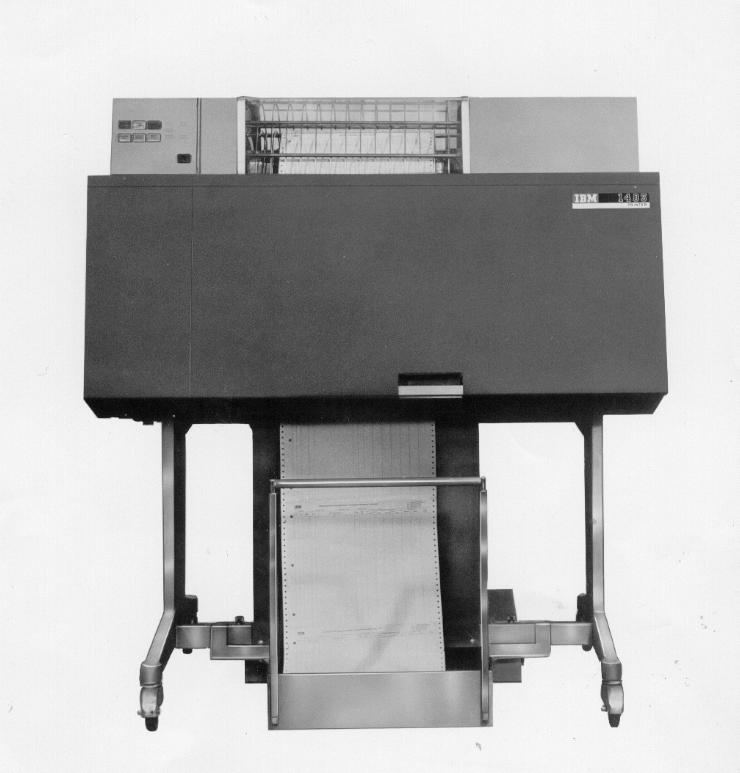

Der IBM 1403 EDV-Drucker erfüllte die folgenden Leistungsanforderungen:
Er konnte 600 Zeilen/Min bei Verwendung eines 48 Zeichen-Alphabets mit der Druckstellenbreite von 132 Positionen drucken.
Der Ausdruck erfolgte in absolut exakter vertikaler Schriftposition. Ab 1961 gab es
die Option, Schriftarten anwendungsbezogen per Operator ändern zu können und das
Druckbild programmgesteuert als Bestandteil des jeweiligen Anwendungsprogrammes
zu editieren (eine Schalttafel entfiel dadurch gänzlich).
Die IBM 1403 diente als Schnelldrucker der 1400 er System Serie
Die konzipierte Druckleistung bedeutete Abkehr vom Typenstangenprinzip.
Für die geforderte Druckqualität schied das Matrixprinzip
aus. Ein völlig neues, das Kettendruck-Prinzip, musste entwickelt werden.

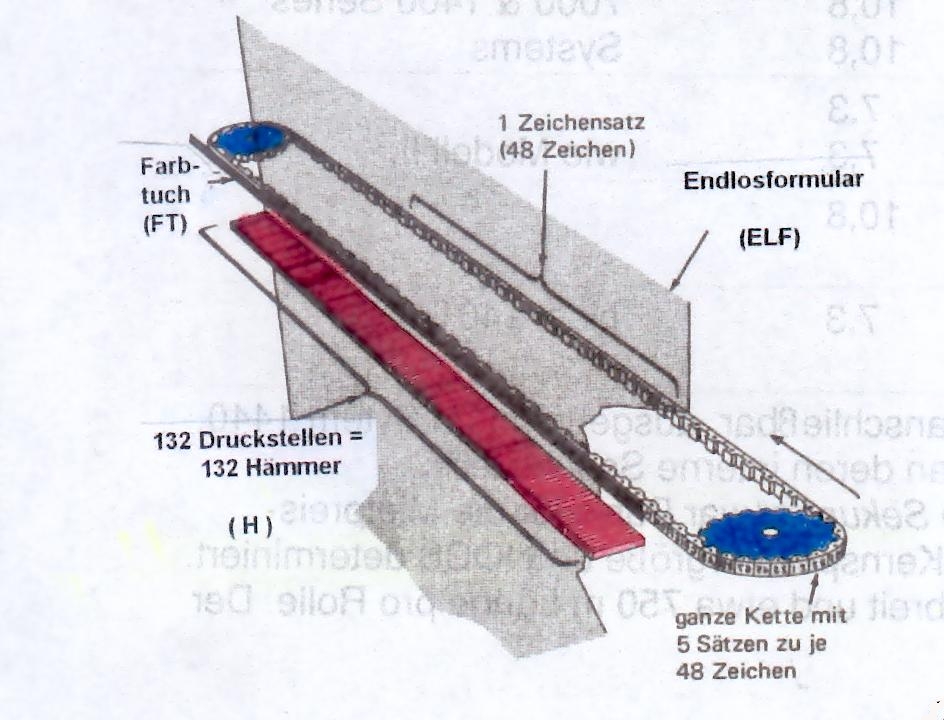

Dieses besteht darin, an den Gliedern einer Kette 48 Typen-Zeichen
des Alphabets gleich fünfmal hintereinander anzubringen und diese mit etwa 1200
Umdrehungen/Min. waagerecht rotieren zu lassen.
Gegenüber der waagrechten Kettenbahn befinden sich 132 Hämmer, jeder Hammer repräsentiert eine von 132
Druckstellen und jeder Hammer wird durch einen Druckankerhebel eines
Elektromagneten so „gefeuert“; daß er genau jene Type, an deren Stelle im
Druckspeicher dieses Zeichen steht, zum Abdruck bringt.
Der Kettenantrieb enthält einen Positionsgeber, der sich auf die erste
Druckstelle des Hammerwerks bezieht. Der Positionsgeber startet den seriellen
Auslesevorgang des Druckspeicherbereiches. Mittels eines Vergleichers zwischen
Speicherausgangsstelle und einem 3-stelligen Druckstellenzähler für die 132
Druckstellen Positionen, wird im Falle "gleich" der Druckmagnet erregt, dieser
schleudert den Druckhammer gegen Farbband, Papier und Type. Dieser Vorgang
wiederholt sich in meheren "Scans" solange bis alle 132 Druckpositionen
bearbeitet sind.
Ab 1961 war die Druckkette, d.h. die Kettenglieder mit ihren Zeichensätzen
einschließlich der Antriebsvorrichtung als auswechselbare Kettenkassette
gestaltet. So konntete der Operator die jeweils der Anwendung zugeordnete
Schriftart durch Auswechseln der Kettenkassette einsetzen.
Das Schema rechts zeigt wichtige, für das Drucken erforderliche Elemente:
Druckhämmer

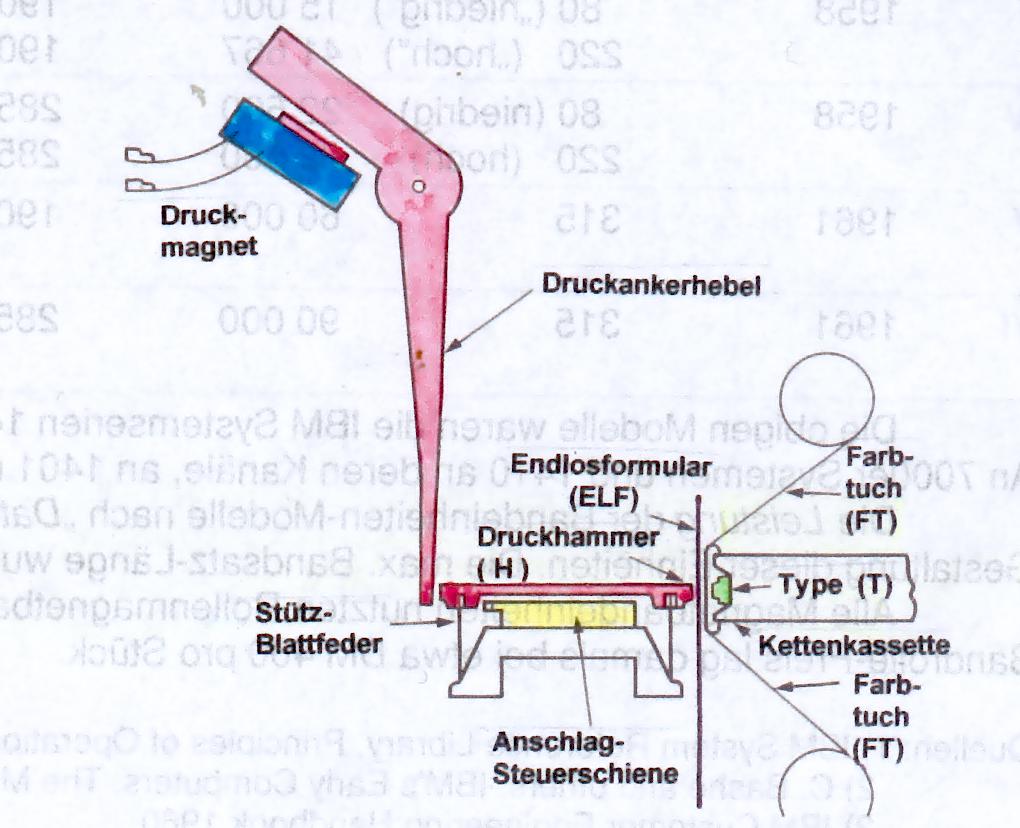

Die Schnittzeichnung zeigt außerdem einen der 132 Druckankerhebel, den
Druckhammer H und dessen Federabstützung, dann das Endlosformular (ELF), das
Farbtuch (FT), die Type (T) befestigt am Kettenglied.
