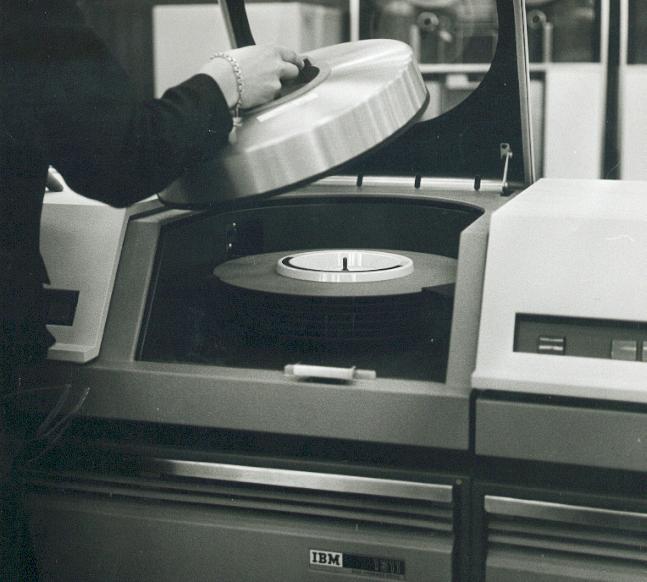

Plattenspeichereinheit IBM 1311

Zum Vergrößern auf das Bild klicken

Das neue und besondere an der Plattenspeichereinheit 1311 war ein durch den Operator schnell auswechselbarer Plattenstapel Typ 1316 mit 14-Zoll Plattendurchmesserer, er bot eine Speicherkapazität von 2 Millionen alphanumerischen Zeichen.

I. Plattenstapel

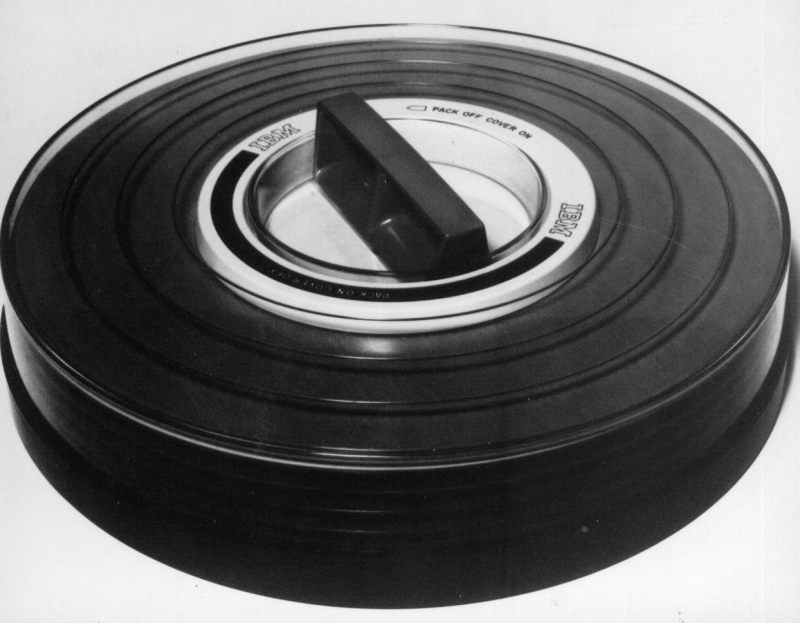

Der Plattenstapel IBM 1316 mit 10 Speicheroberflächen

Zum Vergrößern auf das Bild klicken

Höhe: 10 cm Durchmesser: 37 cm Gewicht: 4,25 kg

Die Auswechselbarkeit bot nebenbei unbegrenzte off-line Speicherkapazität im Stapel-Regal.
Kunden, die bereits mit 1401, 1410 und 1620 Systemen arbeiteten, waren für bestimmte Anwendungen ebenfalls am neuen Speicher interessiert. Dies führte, zu den folgenden Modellen - denn eine Standard-Schnittstelle gab es noch nicht:

• Modell: 1
  Haupteinheit mit Steuerung und Stromversorgung für weitere Modelle 2 zum Anschluß an System 1440.
• Modell 2
  Nebeneinheit zum Anschluß an Haupteinheiten, maximal vier.
• Modell 3
  Haupteinheit zum Anschluß an Systeme 1620 und 1710
• Modell 4
  Haupteinheit zum Anschluß an System 1401
• Modell 5
  Haupteinheit zum Anschluß an die Kanäle der Systeme 1410/7010

II. Leistungsparameter und Adressierungskomponenten.

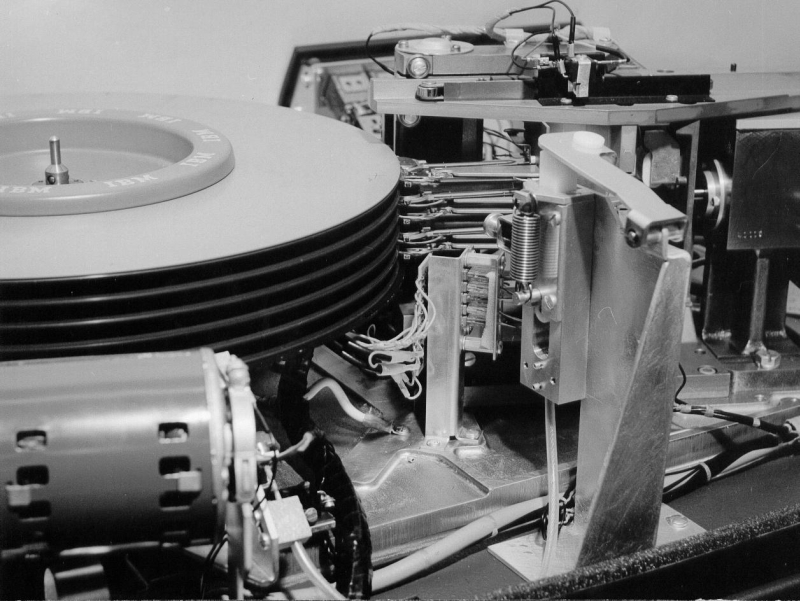

Der auswechselbare Plattenstapel Typ 1316 wird über eine vertikale Präzisionskonus-Verbindung angetrieben, er enthält 10 Speicheroberflächen und rotiert mit 1500 Umdrehungen pro Minute in staubgeschützer Umgebung. Daraus resultiert eine Datenrate von 69 Kilozeichen pro Sekunde. Ein Trägerkamm mit 20 Schreib/ Lese-Köpfen -einer pro Speicheroberfläche - bewegt sich programmgesteuert, hydraulisch angetrieben, horizontal zu einer von insgesamt 100 Speicherspuren. Der Datenzugriff erfolgt im Mittel in 115 Millisekunden. Die Spurorganisation arbeitet mit 20 Sektoren mit je 100 alphanumerische Zeichen pro Spur. Die Adressierung für System 1401 - mit 1x1311 Haupteinheit und Plattenstapel max. vier Nebeneinheiten erfolgt durch: Einheit (1 - 5), Plattenoberfläche (oben- unten), Spur (001-100) und Sektor (1-20).

Zum Vergrößern auf das Bild klicken

III. Einsatzbereich.

Für Anwendungen mit kleineren bis mittleren Datenvolumen auf kleineren bis mittleren Systemen. Die Speichereinheit 1311 selbst generierte Anwendungswachstum in kleineren EDV-Anlagen, weil Kunden für bestimmte Aufgaben weniger Lochkarten benötigten, da direkt auf bereits gespeicherte Daten zugegriffen werden konnte. Darüber hinaus konnten Anwendungsprogramme schnell und effizient vom Plattenspeicher erfolgen.
